Ein Wechselrichter ist ein elektronisches Gerät, das Gleichstrom (DC), wie er beispielsweise von Batterien oder Solarzellen erzeugt wird, in Wechselstrom (AC) umwandelt, der für den Betrieb von Haushaltsgeräten und zur Einspeisung in das Stromnetz benötigt wird.
Ein Wechselrichter wandelt Gleichstrom (DC) in Wechselstrom (AC) um. In Photovoltaik-Anlagen transformiert er den von Solarzellen erzeugten Gleichstrom in netzkompatiblen Wechselstrom. Dabei passt er sowohl die Spannung als auch die Frequenz den Netzvorgaben an.
So versorgt er elektrische Geräte, die Wechselstrom benötigen, effizient mit Energie. Gleichzeitig gewährleistet er, dass Solaranlagen die Energie sicher ins Netz einspeisen oder für den Eigenverbrauch nutzen.
Wie funktioniert ein Wechselrichter?
Ein Wechselrichter nimmt Gleichstrom (DC) auf und verwandelt ihn in Wechselstrom (AC). Zunächst sammelt er den DC, normalerweise von Solarpanels oder Batterien. Dann wandelt er die Spannung hoch oder runter, abhängig vom Bedarf.
Ein Oszillator steuert den Umwandlungsprozess, und mithilfe von Transistoren wird die Polarität des Stroms schnell geändert. Dadurch entsteht ein wellenförmiger AC-Strom, der für Haushaltsgeräte geeignet ist. Außerdem überwacht der Wechselrichter ständig die Leistung und passt sie bei Bedarf an.
In Solarsystemen stellen Solarwechselrichter eine sichere und effiziente Stromversorgung sicher, indem sie den von den Panels erzeugten Gleichstrom in Wechselstrom umwandeln.
Wechselrichter Kosten für ein Einfamilienhaus
Für ein Einfamilienhaus liegen die üblichen Kosten für einen Solarwechselrichter zwischen etwa 1000 und 3000 Euro. Natürlich hängen die Kosten stark von der Größe der Solaranlage und den gewünschten Funktionen des Wechselrichters ab.
Wenn du eine größere Solaranlage hast, benötigst du einen leistungsstärkeren Wechselrichter, und das treibt den Preis in die Höhe. Außerdem sind Wechselrichter mit erweiterten Funktionen wie Überwachungssystemen und Smart-Grid-Integration oft teurer.

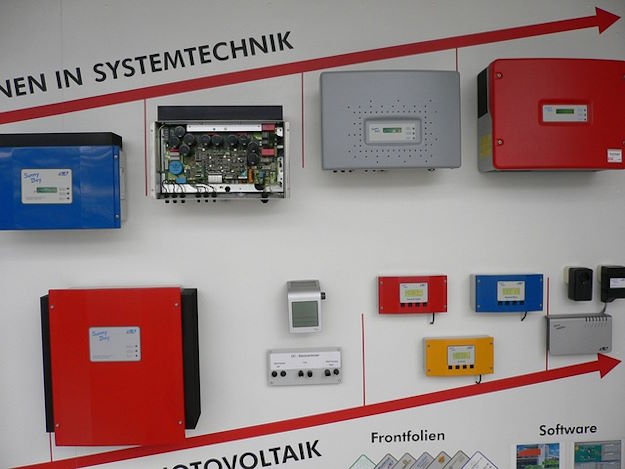

Welche Arten von Wechselrichtern gibt es?
Inselwechselrichter: Diese Art von Wechselrichtern wird in Systemen verwendet, die unabhängig vom Stromnetz arbeiten, wie in abgelegenen Gebieten oder in mobilen Anwendungen. Weitere Informationen finden Sie hier.
Netzgekoppelte Wechselrichter: Sie sind dafür ausgelegt, Energie in das Stromnetz einzuspeisen. Diese werden häufig in Solaranlagen eingesetzt, um die erzeugte Energie ins Stromnetz zu verkaufen.
Hybrid-Wechselrichter: Diese Wechselrichter kombinieren die Funktionen von Stand-Alone- und Netzgekoppelten Wechselrichtern. Sie können sowohl an das Stromnetz angeschlossen als auch mit Batterien betrieben werden.
Mikro-Wechselrichter: Sie werden in Photovoltaik-Systemen verwendet und direkt an einzelnen Solarmodulen installiert. Sie wandeln den Gleichstrom jedes Moduls unabhängig in Wechselstrom um.
String-Wechselrichter: In großen Solaranlagen werden mehrere Solarmodule in Reihen (Strings) geschaltet und an einen String-Wechselrichter angeschlossen, der den Gleichstrom der gesamten Reihe in Wechselstrom umwandelt.
Multistring-Wechselrichter: Ähnlich wie String-Wechselrichter, aber mit der Fähigkeit, mehrere unabhängige Reihen von Solarmodulen anzuschließen. Dies ermöglicht eine flexiblere Anordnung der Module.
Zentral-Wechselrichter: In riesigen Solaranlagen, wie Solarparks, werden viele Solarmodule an einen einzigen, zentralen Wechselrichter angeschlossen, der eine hohe Leistungskapazität hat.
Wo werden Wechselrichter typischerweise eingesetzt?
Wechselrichter finden in vielfältigen Bereichen Anwendung. Vor allem in Solaranlagen spielen sie eine Schlüsselrolle, da sie den von Solarmodulen erzeugten Gleichstrom in Wechselstrom umwandeln.
Außerdem setzen Menschen in Wohnmobilen und Booten Wechselrichter ein, um die Batteriespannung für Haushaltsgeräte zu nutzen. In abgelegenen Gebieten, wo kein Stromnetz vorhanden ist, kommen netzunabhängige Wechselrichter zum Einsatz. Ebenso integrieren viele Hausbesitzer Hybrid-Wechselrichter in ihre Solarsysteme, um Energie effizient zu speichern und zu verwalten.
In der Industrie werden Wechselrichter verwendet, um Motoren anzutreiben und die Leistung von Maschinen zu regulieren. Kurzum, Wechselrichter sind überall dort unerlässlich.

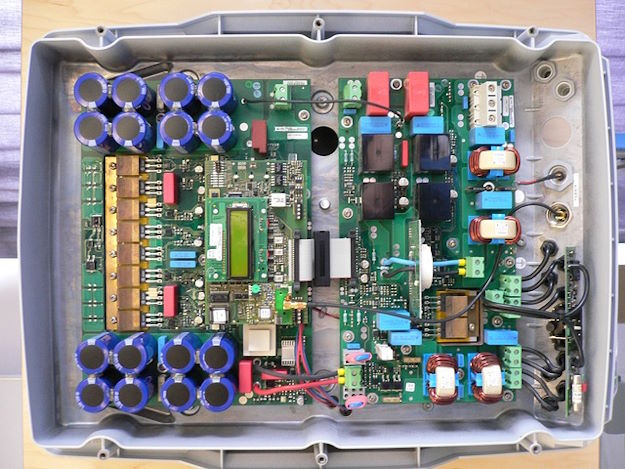

Was sind die Hauptkomponenten eines Wechselrichters?
Schalter: Schalter für das Ein- und Ausschalten des Gleichstroms, was für die Erzeugung von Wechselstrom notwendig ist.
Transformatoren: Transformatoren sind dafür verantwortlich, die Spannung zu erhöhen oder zu verringern, je nach Anforderung des Systems.
Filter: Filter verbessern die Qualität des erzeugten Wechselstroms, indem sie Störungen und unerwünschte Frequenzen herausfiltern.
Steuerelektronik: Diese Komponente überwacht und optimiert den Betrieb des Wechselrichters und stellt sicher, dass er effizient arbeitet.
Kühlkörper: Kühlkörper leiten die während des Betriebs erzeugte Wärme ab und schützen so die internen Komponenten des Wechselrichters.
Schutzschaltungen: Schutzschaltungen bewahren den Wechselrichter vor Schäden durch Überlastung, Kurzschlüsse oder andere elektrische Störungen.
Anschlüsse und Anzeigeelemente: Anschlüsse ermöglichen die Verbindung des Wechselrichters mit der Stromquelle und den Verbrauchern, während Anzeigeelemente den Betriebszustand und mögliche Fehler anzeigen.
Was ist der Unterschied zwischen einem Wechselrichter und einem Umrichter?
In der Praxis verwenden viele Leute den Begriff „Umrichter“ als Oberbegriff, der auch Wechselrichter einschließt. Allerdings spezifiziert „Wechselrichter“ die Umwandlung von DC zu AC. Dieser Unterschied ist besonders wichtig, wenn man über Energieversorgungssysteme spricht, da manchmal eine genaue Steuerung und Konvertierung der Stromarten erforderlich ist. Deshalb sollte man sich der Unterscheidung bewusst sein und den richtigen Begriff für die jeweilige Anwendung verwenden.
Wie ist die Energieeffizienz eines Wechselrichters zu beurteilen?
Die Energieeffizienz eines Wechselrichters zeigt an, wie gut er Gleichstrom in Wechselstrom umwandelt, ohne viel Energie als Wärme zu verlieren. Man misst diese Effizienz in der Regel in Prozent. Je näher der Wert an 100 % liegt, desto effizienter arbeitet der Wechselrichter.
Man sollte auch den europäischen Wirkungsgrad berücksichtigen, der die Effizienz unter verschiedenen Lastbedingungen misst. Zudem ist es wichtig, auf den Wirkungsgrad bei Teillast zu achten, da Solaranlagen oft nicht bei voller Kapazität arbeiten.
Schließlich sollte man auch die Qualität und Zuverlässigkeit des Solarwechselrichters in Betracht ziehen, da ein effizienter Wechselrichter, der oft ausfällt, nicht ideal ist.
Wie wählt man den richtigen Wechselrichter für eine bestimmte Anwendung aus?
Welche Sicherheitsaspekte sind beim Umgang mit Wechselrichtern zu beachten?
Beim Umgang mit Wechselrichtern muss man auf Sicherheit achten, denn sie arbeiten mit hohen Spannungen. Zunächst sollte man sicherstellen, dass dieser korrekt installiert ist und alle Anschlüsse fest sitzen.
Zudem sollte man den Wechselrichter in einem gut belüfteten Bereich platzieren, um Überhitzung zu vermeiden. Es ist auch ratsam, Schutzausrüstung wie Handschuhe und Sicherheitsbrillen zu tragen.
Außerdem sollte man regelmäßige Wartungen durchführen und auf Anzeichen von Schäden oder Verschleiß achten. Bei Arbeiten am Wechselrichter muss man die Stromversorgung immer trennen, um elektrische Schläge zu verhindern. Schließlich sollte man die Anweisungen des Herstellers genau befolgen und bei Unsicherheiten einen Fachmann konsultieren.
Um den richtigen Wechselrichter für eine bestimmte Anwendung auszuwählen, sollte man zunächst die benötigte Leistung und Spannung ermitteln. Man muss darauf achten, dass der Wechselrichter die richtige Ausgangsspannung für die angeschlossenen Geräte liefert.
Weiterhin sollte man prüfen, ob der Wechselrichter für den geplanten Einsatzort geeignet ist, denn einige Modelle sind speziell für den Einsatz im Freien oder in feuchten Umgebungen konzipiert.
Die Energieeffizienz des Wechselrichters ist ebenfalls ein wichtiger Faktor, also sollte man nach einem Modell mit einem hohen Wirkungsgrad Ausschau halten. Schließlich sind auch Sicherheitsmerkmale und die Qualität des Kundendiensts des Herstellers entscheidend.
Was sind die gängigen Probleme und Lösungen im Zusammenhang mit Wechselrichtern?
| Probleme mit Wechselrichtern | Mögliche Lösungen |
|---|---|
| Verringerter Wirkungsgrad | Regelmäßige Überprüfungen und professionelle Wartung |
| Überhitzung | Korrekte Installation und gute Belüftung |
| Stromschwankungen | Verwendung von hochwertigen Geräten, korrekte Installation |
| Geräuschentwicklung | Verwendung von lärmdämmenden Gehäusen oder Installationen in abgelegenen Bereichen |
| Begrenzte Lebensdauer | Regelmäßige Wartung und Auswahl von Wechselrichtern mit langer Garantiezeit |
| Fehlerhafte oder unsichere Verkabelung | Sorgfältige Installation und Überprüfung der Verkabelung durch Fachleute |
| Inkompatibilität mit Energiequellen | Auswahl des richtigen Wechselrichter-Typs für die spezifische Energiequelle |
| Elektromagnetische Interferenzen | Verwendung von EMV-geschützten Geräten und Kabeln |
Wie wartet und pflegt man einen Solarwechselrichter?
Zunächst sollte man den Solarwechselrichter regelmäßig inspizieren und dabei sicherstellen, dass er frei von Schmutz und Staub ist. Zudem ist es ratsam, die Lüftungsschlitze zu überprüfen und gegebenenfalls zu reinigen, da eine gute Belüftung für die Kühlung essenziell ist. Achte außerdem darauf, dass alle Anschlüsse fest sitzen und keine Kabel beschädigt sind.
Falls der Wechselrichter über eine Anzeige verfügt, überprüfe die angezeigten Werte und vergleiche sie mit den Herstellerangaben. Bei Auffälligkeiten solltest du dich an einen Fachmann wenden.
Schließlich ist es wichtig, die Wartungsanweisungen des Herstellers zu befolgen und gegebenenfalls professionelle Wartungsdienste in Anspruch zu nehmen, um die Langlebigkeit und Effizienz des Wechselrichters zu gewährleisten.
Fazit
Wechselrichter spielen eine entscheidende Rolle in Photovoltaik-Systemen, indem sie den erzeugten Gleichstrom in Wechselstrom umwandeln, der im Haushalt oder im Netz verwendet werden kann. Die Auswahl des richtigen Geräts ist ausschlaggebend, um die Effizienz und Leistung der Solaranlage zu maximieren. Moderne Geräte bieten zudem intelligente Funktionen und Überwachungsmöglichkeiten, die eine optimale Energieerzeugung und -verwaltung ermöglichen.
