Das Wichtigste in Kürze
Die Antireflexbeschichtung (ARC) ist eine hauchdünne optische Schicht auf Solarzellen und Modulglas. Sie verringert die Reflexion, damit mehr Licht in die Zelle gelangt und in Strom umgewandelt wird.
- Standardmaterial: Siliziumnitrid (Si₃N₄), aufgetragen per PECVD
- Schichtdicke: etwa 70 bis 80 nm auf der Zelle, rund 100 nm auf dem Glas
- Reflexion ohne Schicht: über 30 % bei blankem Silizium
- Reflexion mit Textur und Schicht: wenige Prozent
- Entspiegeltes Modulglas: etwa 2 bis 3 % mehr Licht, bei schrägem Einfall deutlich mehr
- Mehrlagige Systeme: Standard bei Tandem- und Mehrfachsolarzellen
- Nachrüstung: per Sprühbeschichtung möglich, hält aber nur wenige Jahre
Was ist eine Antireflexbeschichtung in der Photovoltaik?
Die Antireflexbeschichtung (ARC) ist eine hauchdünne Schicht auf der sonnenzugewandten Seite jeder Solarzelle. Sie sorgt dafür, dass möglichst wenig Sonnenlicht von der Oberfläche zurückgespiegelt wird. Ohne Beschichtung reflektiert Silizium mehr als 30 Prozent des einfallenden Lichts. Mit der Kombination aus Oberflächentexturierung und AR-Schicht sinken diese Reflexionsverluste auf wenige Prozent.
Entspiegelt wird an zwei Stellen. Die erste Schicht sitzt direkt auf der Zelle, die zweite auf dem Frontglas des Moduls. Unbehandeltes Glas wirft rund 4 Prozent des Lichts zurück, bevor es die Zelle überhaupt erreicht. Wenn in Datenblättern von Antireflexglas die Rede ist, ist diese zweite Schicht gemeint. Deshalb schimmern moderne Solarzellen dunkelblau bis schwarz und nicht grau. Je mehr Photonen die aktive Schicht erreichen, desto höher der Zellwirkungsgrad, ohne dass sich Größe oder Gewicht ändern.
Ein Vorbild liefert die Natur: Mottenaugen besitzen winzige Nanostrukturen, die kaum Licht reflektieren. Nach diesem Prinzip werden nanostrukturierte Oberflächen für Solarzellen und Solarmodule entwickelt.
So funktioniert die Antireflexbeschichtung auf Solarzellen
Das physikalische Prinzip heißt destruktive Interferenz. Trifft Licht auf einen Übergang zwischen zwei Materialien mit unterschiedlichem Brechungsindex, wird ein Teil reflektiert. Die AR-Schicht ist so abgestimmt, dass sich reflektierte Lichtwellen gegenseitig auslöschen. Eine Welle wird an der Oberseite der Schicht reflektiert, eine zweite an der Grenze zur Solarzelle. Ist die Schicht genau ein Viertel der Wellenlänge dick, treffen beide Wellen gegenphasig aufeinander und heben sich auf.
Der Brechungsindex der Schicht muss zwischen dem der beiden Nachbarmaterialien liegen. Ideal ist die Wurzel aus dem Produkt beider Werte. Das erklärt, warum auf der Zelle ein anderes Material sitzt als auf dem Glas.

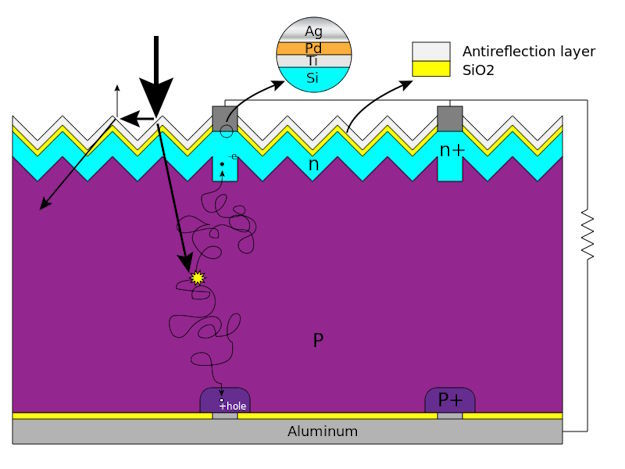

Die Rolle der Oberflächentexturierung
Vor dem Auftrag der AR-Schicht erhalten Silizium-Wafer eine mikroskopische Pyramidenstruktur. Durch nasschemische Ätzprozesse entstehen winzige Pyramiden, die als Lichtfallen wirken. Licht, das an einer Pyramidenflanke reflektiert wird, trifft auf die Nachbarflanke und bekommt eine zweite Chance. Erst die Kombination aus Texturierung und AR-Schicht erreicht die optimale Lichtausbeute. Die Textur verringert die Reflexion über das gesamte Spektrum, die Schicht drückt sie im wichtigsten Wellenlängenbereich zusätzlich nach unten.
Bei schrägem Lichteinfall ist der Gewinn am größten. Morgens, abends und im Winter trifft das Licht flach auf das Modul. Genau dann spiegelt unbehandeltes Glas besonders stark. Entspiegelte Module verbessern deshalb vor allem das Schwachlichtverhalten.
Achten Sie beim Modulkauf auf die Angabe Antireflexglas und auf das Schwachlichtverhalten im Datenblatt. Beide Werte zeigen, wie gut die Entspiegelung arbeitet. Das ist besonders relevant bei einem ungünstigen Neigungswinkel.
Materialien und Schichtdicken im Vergleich
Siliziumnitrid (Si₃N₄) ist das Standardmaterial in der industriellen Massenproduktion. Mit einem Brechungsindex von etwa 2,0 liegt es nah am theoretischen Optimum zwischen Luft (1,0) und Silizium (3,9). Gleichzeitig übernimmt Si₃N₄ eine wichtige Passivierungsfunktion. Es verringert Rekombinationsverluste an der Zelloberfläche. Eine Schicht erledigt also zwei Aufgaben.
| Material | Brechungsindex | Schichtdicke | Einsatzbereich |
|---|---|---|---|
| Siliziumnitrid (Si₃N₄) | ~2,0 | ~75 nm | Standard bei kristallinen Zellen (PERC, TOPCon) |
| Siliziumdioxid (SiO₂) | ~1,45 | ~103 nm | Mehrlagige Systeme, Glasentspiegelung |
| Titandioxid (TiO₂) | ~2,4 | ~63 nm | Frühere Zellgenerationen, Mehrfachschichten |
| Aluminiumoxid (Al₂O₃) | ~1,76 | ~85 nm | Passivierung, Mehrfachschichten |
| Magnesiumfluorid (MgF₂) | ~1,38 | ~109 nm | Abschlussschicht in Mehrfachsystemen |
| Zirkoniumoxid (ZrO₂) | ~2,1 | ~71 nm | Spezialanwendungen |
Schichtdicke berechnet als Viertel der Wellenlänge geteilt durch den Brechungsindex. In der Fertigung weichen die Werte je nach Zellkonzept ab.
Die Schichtdicke wird auf etwa 600 nm Wellenlänge optimiert. In diesem Bereich liefert die Sonne besonders viele nutzbare Photonen. Gelbgrünes Licht wird dort fast vollständig eingekoppelt, blaues Licht etwas stärker reflektiert. Daher kommt der blaue Schimmer vieler Zellen. Bei monokristallinen Solarzellen mit feiner Textur bleibt so wenig Reflexion übrig, dass sie fast schwarz wirken.
Mehrlagige Antireflexbeschichtungen
Hochleistungszellen setzen auf mehrlagige AR-Systeme statt einer Einzelschicht. Eine einzelne Schicht löscht die Reflexion nur bei einer Wellenlänge vollständig aus. Mehrere Schichten mit abgestuftem Brechungsindex senken sie über ein breiteres Spektrum. Den Wirkungsgradrekord hält eine Vierfachsolarzelle des Fraunhofer ISE mit 47,6 Prozent. Der Wert wurde unter stark konzentriertem Sonnenlicht gemessen. Eine vierlagige Antireflexschicht trug wesentlich dazu bei. Solche Zellen aus Halbleitern wie Gallium-Indium-Phosphid sind für Konzentrator-Kraftwerke und die Raumfahrt gedacht, nicht für das Hausdach.
Herstellungsverfahren: Vom Labor in die Fabrik
PECVD ist das Standardverfahren der industriellen Solarzellenfertigung. Die Abkürzung steht für plasmaunterstützte chemische Gasphasenabscheidung (Plasma Enhanced Chemical Vapor Deposition). Bei rund 400 °C wird Siliziumnitrid aus einer Gasmischung direkt auf den Wafer abgeschieden. Silan und Ammoniak bilden dabei eine gleichmäßige, nur etwa 75 Nanometer dicke Schicht auf der texturierten Oberfläche.
Der große Vorteil: PECVD erledigt zwei Aufgaben gleichzeitig. Neben der Antireflexwirkung passiviert die Si₃N₄-Schicht die Zelloberfläche. Bei PERC- und TOPCon-Zellen kommen zusätzliche Aluminiumoxid-Schichten hinzu, die per PECVD oder Atomlagenabscheidung (ALD) aufgebracht werden.
Sputtern und Sol-Gel-Verfahren ergänzen PECVD. Heterojunction-Zellen erhalten ihre entspiegelnde, leitfähige Oxidschicht durch Sputtern. Das Modulglas wird meist im Sol-Gel-Verfahren mit einer porösen Siliziumdioxid-Schicht entspiegelt.
Kennzahlen auf einen Blick
Vorteile und Nachteile der Antireflexbeschichtung
✅ Vorteile
- Höhere Lichtabsorption: Reflexionsverluste sinken von über 30 % auf wenige Prozent.
- Besserer Ertrag bei Schräglicht: Der Gewinn ist morgens, abends und im Winter am größten.
- Doppelte Funktion: Si₃N₄ wirkt gleichzeitig als Oberflächenpassivierung.
- Weniger Blendung: Entspiegeltes Glas reflektiert weniger Licht in die Umgebung.
- Kein Mehraufwand im Betrieb: Die werkseitige Schicht ist auf die Lebensdauer des Moduls ausgelegt.
❌ Nachteile
- Herstellungskosten: Der Prozessschritt kostet Geld, rechnet sich aber über den Mehrertrag.
- Spektrale Limitierung: Eine Einzelschicht ist auf eine Wellenlänge optimiert. Am Rand des Spektrums bleiben Restverluste.
- Empfindliche Glasoberfläche: Falsche Reinigung kann die Glasentspiegelung beschädigen.
- Nachrüstung nur begrenzt haltbar: Nachträgliche Schichten altern schneller als werkseitige.
Antireflexbeschichtung bei Perowskit-Tandemzellen
Bei Tandemsolarzellen spielt die Antireflexbeschichtung eine noch größere Rolle als bei klassischen Siliziumzellen. Zwei Absorberschichten arbeiten übereinander: Die obere Perowskit-Schicht nutzt das kurzwellige, blaue Licht, die untere Silizium-Schicht das langwellige, rote Licht. Damit beide Schichten optimal arbeiten, braucht es mehrlagige AR-Systeme. Sie müssen über ein sehr breites Spektrum wirken. Zusätzlich darf an den inneren Grenzflächen zwischen den Teilzellen kaum Licht verloren gehen. Mehr zur Technologie lesen Sie unter Perowskit-Solarzellen.
Stand der Forschung
Laborzellen aus Perowskit und Silizium erreichen Wirkungsgrade von über 35 Prozent. Das liegt klar über der physikalischen Grenze einer reinen Siliziumzelle von rund 29 Prozent. Das Fraunhofer ISE hat 31,6 Prozent auf industriell texturierten Wafern erreicht. Die Pyramidentextur sorgt zusammen mit optimierten AR-Schichten für maximale Lichteinkopplung. Das Verfahren gilt als skalierbar.
Das Helmholtz-Zentrum Berlin hat mit einem Modulhersteller 28,7 Prozent auf einer serienreifen Siliziumzelle gezeigt. Solche Ergebnisse sind wichtig, weil sie auf Zellen aus der laufenden Produktion aufbauen.
Tandemmodule stehen an der Schwelle zur Serienfertigung. Offen ist vor allem die Langzeitstabilität der Perowskit-Schicht. Für Hausdächer bleiben Siliziummodule mit entspiegeltem Glas vorerst der Standard.
Nachrüstung: Kann man bestehende Module nachträglich beschichten?
Ja, die nachträgliche Entspiegelung ist grundsätzlich möglich. Es gibt sprühbare Nanopartikel-Beschichtungen für die Glasoberfläche bestehender Module. Der Auftrag erfolgt mit herkömmlicher Sprühtechnik. Hersteller nennen bis zu 2,5 Prozent mehr Lichtdurchlässigkeit. Nanopartikel in der wasserbasierten Lösung bilden eine poröse Schicht, die die Lichtbrechung an der Glasoberfläche verändert.
Lohnt sich die Nachrüstung?
Für ältere Module ohne werkseitige Glasentspiegelung kann sie sich lohnen. Die Schicht hält als Richtwert nur wenige Jahre. Sie müssen also regelmäßig erneuern und die Kosten gegen den Mehrertrag rechnen. Für neuere Module mit Antireflexglas bringt sie kaum etwas. Hier lohnt sich eher die Nachrüstung eines Speichers, um den Eigenverbrauch zu steigern.
Reinigung: So bleibt die Entspiegelung erhalten
Die Schicht auf der Zelle liegt geschützt unter dem Glas, die Glasentspiegelung nicht. Sie ist nur rund 100 Nanometer dick und empfindlich gegen Abrieb. Scheuermittel, harte Bürsten und aggressive Reiniger können sie dauerhaft beschädigen. Reinigen Sie mit weichem Wasser und weichen Bürsten. Beachten Sie die Vorgaben des Modulherstellers, sonst riskieren Sie die Garantie. Worauf es ankommt, steht im Beitrag zur Solarreinigung.
Entwicklungsstufen der AR-Technologie in der Photovoltaik
Häufige Fragen zur Antireflexbeschichtung
Aus welchem Material besteht eine Antireflexbeschichtung für Solarzellen?
Siliziumnitrid (Si₃N₄) ist der Industriestandard, mit einem Brechungsindex von etwa 2,0 und rund 75 nm Schichtdicke. In mehrlagigen Systemen kommen Siliziumdioxid, Titandioxid, Aluminiumoxid und Magnesiumfluorid hinzu.
Wie wird die Antireflexbeschichtung auf Solarzellen aufgetragen?
Das Standardverfahren ist PECVD, die plasmaunterstützte chemische Gasphasenabscheidung. Siliziumnitrid wird bei etwa 400 °C gleichmäßig auf die texturierte Zelloberfläche abgeschieden. Der Prozess passiviert gleichzeitig die Oberfläche.
Wie viel bringt eine Antireflexbeschichtung?
Unbeschichtetes Silizium reflektiert mehr als 30 Prozent des Lichts. Mit Texturierung und Antireflexschicht sinkt der Wert auf wenige Prozent. Die zusätzliche Entspiegelung des Modulglases bringt bei senkrechter Einstrahlung etwa 2 bis 3 Prozent mehr Licht in die Zelle, bei schrägem Lichteinfall deutlich mehr.
Warum sind Solarzellen blau oder schwarz?
Die Farbe entsteht durch die Antireflexschicht. Sie ist auf gelbgrünes Licht um 600 nm abgestimmt, dort ist die Reflexion am geringsten. Blaues Licht wird etwas stärker reflektiert, deshalb wirken viele Zellen dunkelblau. Sehr gut entspiegelte monokristalline Zellen erscheinen fast schwarz.
Können bestehende PV-Module nachträglich entspiegelt werden?
Ja, mit sprühbaren Nanopartikel-Lösungen für die Glasoberfläche. Hersteller nennen bis zu 2,5 Prozent mehr Lichtdurchlässigkeit. Die Schicht hält als Richtwert nur wenige Jahre und lohnt sich vor allem bei älteren Modulen ohne werkseitige Glasentspiegelung.
Geht die Antireflexbeschichtung beim Reinigen kaputt?
Die Schicht auf der Zelle liegt geschützt unter dem Glas. Empfindlich ist nur die Entspiegelung der Glasoberfläche. Verwenden Sie deshalb weiches Wasser und weiche Bürsten, keine Scheuermittel und keinen Hochdruckreiniger aus kurzer Distanz.
Welche Rolle spielt die Antireflexbeschichtung bei Perowskit-Tandemzellen?
Eine besonders große. Zwei Absorberschichten nutzen unterschiedliche Teile des Lichtspektrums, deshalb muss die Entspiegelung über einen sehr breiten Wellenlängenbereich wirken. Dafür werden mehrlagige Schichtsysteme eingesetzt.
Ist eine Antireflexbeschichtung für alle Solarzellen geeignet?
Ja, aber nicht mit demselben Material. Siliziumzellen nutzen Siliziumnitrid, Dünnschicht- und Perowskit-Zellen andere Schichtsysteme. Die Beschichtung wird immer auf die jeweilige Zelltechnologie abgestimmt.
Fazit: Ein kleines Detail mit großer Wirkung
Die Antireflexbeschichtung sorgt dafür, dass über 95 Prozent des auftreffenden Lichts in die Zelle gelangen. Sie macht aus einem grauen Silizium-Wafer eine effiziente Solarzelle, und das mit einer Schicht von rund 75 Nanometern. Mit Tandemzellen gewinnt die AR-Technologie weiter an Bedeutung. Mehrlagige Systeme und skalierbare Verfahren treiben den Modulwirkungsgrad nach oben.
Für Ihre nächste Solaranlagen-Planung: Achten Sie nicht nur auf die Nennleistung, sondern auch auf Antireflexglas und das Schwachlichtverhalten. In Deutschland stammt rund die Hälfte der Einstrahlung aus diffuser Strahlung. Gute Entspiegelung zahlt sich deshalb an sehr vielen Tagen aus.
Quellen
- Fraunhofer ISE: Solarzelle mit 47,6 Prozent Wirkungsgrad (Vierfachsolarzelle mit vierlagiger Antireflexschicht)
- Fraunhofer ISE: Skalierbare Perowskit-Silizium-Solarzelle mit 31,6 Prozent
- Helmholtz-Zentrum Berlin: Forschung zu Perowskit-Silizium-Tandemzellen
